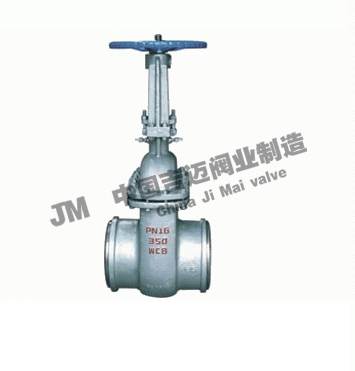

水封閘閥DSZ41H產品概述：
本產品的閥蓋填料室具有水密封結構，當接口通入壓力O.6～1 MPa的水時，可使系統與大氣隔離，保證系統具有良好的氣密封。
DS/Z型系列采用雙閘板雙向彈性密封，啟閉靈活、迅速、密封可靠。
產品結構簡單、緊湊合理、檢修方便、使用壽命長。
在管路上作啟閉裝置用，必須處于全開或全閉狀態，不得用于調節流量。
閥門連接方式有法蘭和焊接兩種，驅動方式為手動和電動。
DS系列水封閥門適用于公稱壓力≤1O.OMPa，工作溫度≤425℃，工作介質為水、蒸汽、油品和非腐蝕性氣體
的管路上作啟閉裝置用，尤其適用于火電廠汽機真空冷凝系統。
水封閘閥主要性能規范 Chief property and specification
|
試驗壓力
Test pressure
|
公稱壓力PN/MPa
|
|
1.0
|
1.6
|
2.5
|
4.O
|
6.4
|
1O.0
|
|
殼體強度試驗
Shell Strength test
|
1.5
|
2.4
|
3.8
|
6.O
|
9.6
|
15.0
|
|
密封試驗
Seal test
|
1.1
|
1.8
|
2.8
|
4.4
|
7.0
|
11.O
|
|
上密封試驗
Back seal test
|
1.1
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
|
氣密封試驗
Leak- proofness test
|
0.5～O.7
|
水封閘閥使用范圍 Scope of use
|
產品類別
Product
classification
|
適用溫度/℃
Working
temperature
|
適用介質
Suitable medium
|
|
碳鋼型(C)
Carbon steel
|
≤425
|
水、蒸汽、油品、非腐蝕性氣體
Water，Stem，oilgoods
non-corrosive gas
|
|
合金鋼(I)
Alloy steel
|
≤540
|
水封閘閥主要零件材料 Material for Main Parts
水封閘閥主要尺寸/mm Main dimensions DS/Z64H-16、25 DS/Z64Y-16I、25I
|
公稱通徑
DN/mm
Nominal
diameter
|
L
|
α
|
H
|
DO
|
PNl.6/MPa
|
PN2.5/MPa
|
|
D
|
D1
|
D
|
D1
|
|
50
|
250
|
37o30'
|
334
|
250
|
58
|
50
|
64
|
4g
|
|
65
|
270
|
37o30'
|
439
|
250
|
75
|
65
|
82
|
67
|
|
80
|
280
|
37o30'
|
495
|
300
|
91
|
79
|
95
|
77
|
|
100
|
300
|
37o30'
|
575
|
350
|
11O
|
97
|
117
|
101
|
|
125
|
325
|
37o30'
|
587
|
350
|
136
|
121
|
144
|
126
|
|
150
|
350
|
37o30'
|
607
|
350
|
163
|
146
|
172
|
158
|
|
200
|
400
|
37o30'
|
740
|
400
|
223
|
202
|
223
|
202
|
|
250
|
450
|
37o30'
|
863
|
400
|
278
|
254
|
278
|
254
|
|
300
|
500
|
37o30'
|
990
|
400
|
330
|
305
|
330
|
305
|
|
350
|
550
|
37o30'
|
1137
|
500
|
382
|
352
|
382
|
352
|
|
400
|
600
|
37o30'
|
1523
|
500
|
432
|
399
|
432
|
39g
|
|
450
|
650
|
37o30'
|
1618
|
600
|
485
|
451
|
485
|
451
|
|
500
|
700
|
37o30'
|
1657
|
600
|
535
|
501
|
535
|
499
|
|
600
|
800
|
37o30'
|
1746
|
700
|
636
|
601
|
636
|
599
|
注：PN1.6(16)閥門允許作為PN1.0(10)壓力選用
DS/Z64H-40、64、100 DS/Z64Y-40I、64I、100I水封閘閥
|
公稱通徑
DN/mm
Nominal
diameter
|
L
|
D
|
α
|
PN4.O/MPa
|
PN6.4/MPa
|
PNlO.0/MPa
|
|
D1
|
H
|
D0
|
D1
|
H
|
DO
|
D1
|
H
|
D0
|
|
50
|
250
|
64
|
37o30'
|
49
|
345
|
300
|
50
|
350
|
300
|
49
|
350
|
300
|
|
65
|
270
|
83
|
37o30'
|
67
|
441
|
300
|
66
|
447
|
300
|
64
|
447
|
300
|
|
80
|
280
|
96
|
37o30'
|
79
|
495
|
350
|
77
|
499
|
350
|
75
|
499
|
350
|
|
100
|
300
|
117
|
37o30'
|
101
|
575
|
350
|
99
|
582
|
400
|
87
|
582
|
400
|
|
125
|
325
|
144
|
37o30'
|
126
|
587
|
400
|
129
|
590
|
400
|
125
|
590
|
400
|
|
150
|
350
|
172
|
37o30'
|
152
|
607
|
400
|
150
|
611
|
450
|
145
|
611
|
450
|
|
200
|
400
|
223
|
37o30'
|
200
|
740
|
450
|
198
|
745
|
550
|
190
|
747
|
550
|
|
250
|
450
|
278
|
37o30'
|
252
|
863
|
550
|
246
|
867
|
650
|
236
|
869
|
650
|
|
300
|
500
|
330
|
37o30'
|
302
|
1008
|
650
|
294
|
1008
|
750
|
282
|
1013
|
750
|
|
350
|
550
|
382
|
37o30'
|
350
|
1142
|
750
|
342
|
1148
|
800
|
334
|
1148
|
850
|
|
400
|
650
|
432
|
37o30'
|
397
|
1527
|
850
|
387
|
1531
|
900
|
377
|
1533
|
950
|

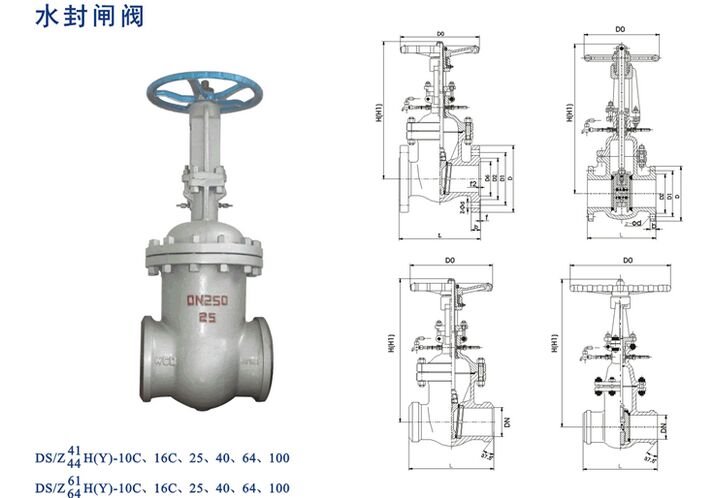

水封閘閥DSZ41H結構圖紙：
