產品型號：J145X
產品口徑：DN50-DN500
產品壓力：1.0mpa-2.5mpa
連接方式：法蘭
閥體材質：鑄鐵，鑄鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

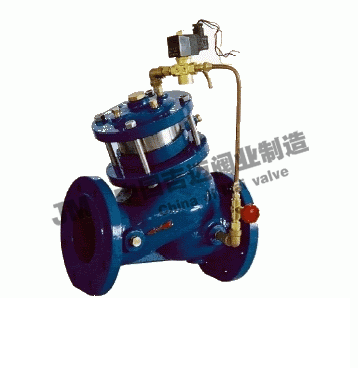

上海吉邁閥門制造有限公司主要生產≦J145X活塞式電動遙控閥≧也是國內水利控制閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系.

一、產品概述

J145X電動遙控閥由主閥、電磁導閥、針閥、球閥、微形過濾器組成水力控制接管系統。通過電磁導閥可以實現對閥門開啟和關閉的遙控。當閥門從進口端給水時，水流流過針閥進入主閥上腔控制室，當電磁導閥打開時，控制室內的水經電磁導閥、球閥流出。球閥開度大于針閥開度，主閥上腔控制室內壓力變低，主閥處于全開狀態。當電磁導閥關閉時，主閥上腔控制室的水不能流出，控制室升壓，推動膜片關閉主閥。本產品利用導閥控制閥門的開啟和關閉，反應準確快速，采用三向電磁閥，維護簡單。安裝于各類給水系統的管道上。主要閥門零件材質如下表：

零件名稱	材質
閥體、閥蓋	鑄鐵、鑄鋼、不銹鋼
閥座	錫青銅、不銹鋼
閥瓣	碳鋼、不銹鋼+橡膠
閥桿	鋁青鋼、鉻不銹鋼
膜片	橡膠
膜片壓板	碳鋼、不銹鋼
彈簧	不銹鋼

二、特點

    1、準確快速的控制反應。
    2、關閉速度可調．閥門平穩關閉而不會產生壓力波動。
    3、采用三向電磁閥，維護簡單。

三、主要技術參數

1、公稱壓力：1．0MPa、1．6MPa、2．SMPa

2、適用介質：水 3、介質溫度：O～80℃

4、電磁閥的說明：電壓：交流220V直流：24V

3、采用三向電磁閥，維護簡單。

四、主要技術參數

1、公稱壓力：1．0MPa、1．6MPa、2．SMPa

2、適用介質：水 3、介質溫度：O～80℃

4、電磁閥的說明：電壓：交流220V直流：24V

五、主要外形尺寸

DN	L	H	D			D1			n-d
DN	L	H	1.0MPa	1.6MPa	2.5MPa	1.0MPa	1.6MPa	2.5MPa	1.0MPa	1.6MPa	2.5Mpa
50	203	320	165	165	165	125	125	125	4-18	4-18	4-18
65	216	367	185	185	185	145	145	145	4-18	4-18	8-18
80	248	400	200	200	200	160	160	160	8-18	8-18	8-18
100	283	452	220	220	235	180	180	190	8-18	8-18	8-22
125	330	522	250	250	270	210	210	220	8-18	8-18	8-26
150	356	592	285	285	300	240	240	250	8-22	8-22	8-26
200	444	696	340	340	360	295	295	310	8-22	12-22	12-26
250	533	810	395	405	425	350	355	370	12-22	12-26	12-30
300	600	943	445	460	485	400	410	430	12-22	12-26	6-30
350	622	1200	505	520	555	460	470	490	16-22	16-26	16-33
400	698	1230	565	580	620	515	525	550	16-26	16-30	16-36
450	775	1230	615	640	670	565	585	600	20-26	20-30	20-36
500	811	1270	670	715	730	620	650	660	20-26	20-33	22-36
600	900	1600	780	840		725	770		20-30	20-36

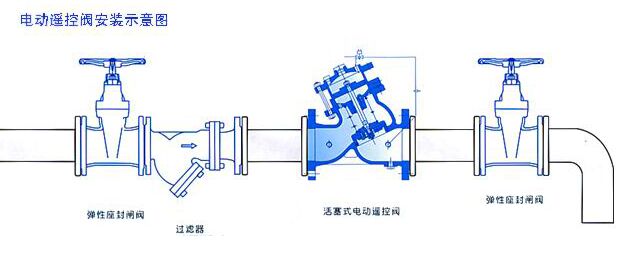

安裝示意圖：
