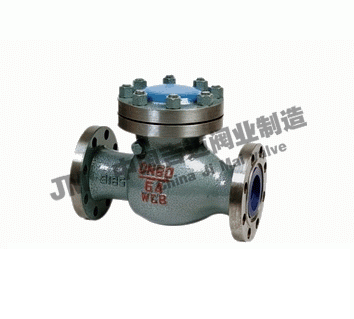

法蘭旋啟式止回閥


法蘭旋啟式止回閥
產品型號:H44H
產品口徑:DN40-DN500
產品壓力:1.6mpa-6.4mpa
連接方式:法蘭
閥體材質:碳鋼,不銹鋼
聯系 Q Q:2487747836
聯系傳真:021-51079323
聯系電話:021-51078382
公司Email:jmvalves@126.com
公司名稱:上海吉邁閥門制造有限公司
公司賬號:03403300040016116
開戶銀行:中國農業銀行上海都市路分理處
服務承諾:以客戶為根本,我公司盡己所能滿足客戶的要求,做好售后服務。 產品質量嚴格把關,在質保期(12個月)內,實行“三包”服務(包退、包換、包修)

產品說明   服務承諾   訂貨流程
上海吉邁閥門制造有限公司主要生產法蘭旋啟式止回閥≧也是國內止回閥生產商之一公司創建以來,始終致力于閥門的科技管理和不斷創新,使企業走上了良性循環的規模化經營之路,擁有了一支專業的閥門設計和技術研發隊伍,形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。


產品概述

H44法蘭旋啟式止回閥具有流通能力大的特點,采用內裝搖臂旋啟式結構,閥門的所有啟閉件都裝于閥體內部,不穿透閥體,除了中閥蘭部位用密封墊片或密封環密封外,整體沒有外漏點,杜絕了閥門外泄的可能。可提供執行美標、日標、德標、國標連接尺寸的產品。

【產品特點】

1、采用內裝搖臂旋啟式結構,所有啟閉件都裝于閥體內部,不穿透閥體;
2、搖臂和閥瓣連接處采用球面連接的結構,使得閥瓣在360℃范圍內有一定的自由度,有適當的微量位置補償;
3、閥門密封副的密封面堆焊合金鋼(13Cr)或硬質合金Stellite6,即使用在有細粒的介質中亦不會因沖蝕而很快磨損;

【執行標準】

設計規范:GB/T 12233
結構長度:GB/T 12221
連接法蘭:JB/T 79,HG20592,GB9113,ANSI
試驗與檢驗:GB/T13927
壓力-溫度:GB/T 9131
產品標識:GB/T 12220

【產品型號】

材質

型號

WCB

H44H/Y-16C100

304

H44W-16P100P

316

H44W-16R100R

【產品性能規范】

H44法蘭旋啟式止回閥性能規范

公稱壓力

HRRH/Y-16C100

H44W-16P100P

H44W-16R100R

工作壓力(MPa

1.6~10.0

適用溫度(

≤350

≤200

適用介質

水、油、氣、蒸汽

腐蝕性介質

材料

閥體、閥蓋

WCB

304

316

閥板

2Cr13304,316

密封面

合金鋼,司太立

銷軸

2Cr13304316

【主要外形連接尺寸】

H44法蘭旋啟式止回閥外形尺寸(mm)

公稱通徑 DN

L

D

D1

D2

b

Z-d

H



25

160

115

85

65

16

4-14

100

32

180

135

100

78

16

4-18

105

40

200

145

100

85

16

4-18

115

50

230

160

125

100

16

4-18

135

65

290

180

145

120

18

4-18

142

80

310

195

160

135

20

8-18

165

100

350

215

180

155

20

8-18

180

125

400

245

210

185

22

8-18

210

150

480

280

240

210

24

8-23

233

200

500

335

295

265

26

12-23

304

250

550

405

355

320

30

12-25

348

300

650

460

410

375

30

12-25

390

350

750

520

470

435

34

16-25

430

400

850

580

525

485

36

16-30

468

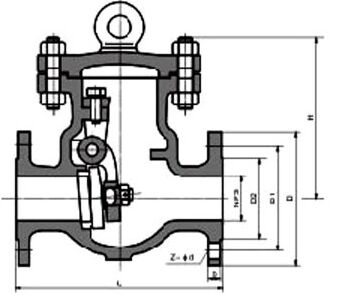

 法蘭旋啟式止回閥結構圖紙:

法蘭旋啟式止回閥結構圖紙
