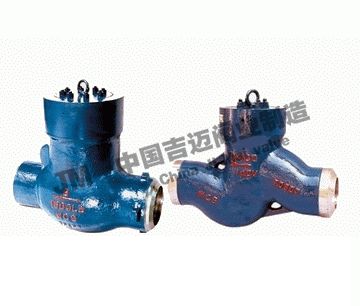

產品型號：H61Y,H64Y
產品口徑：DN25-DN600
產品壓力：Class1500～2500Lb
連接方式：焊接
閥體材質：碳鋼，不銹鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦高溫高壓焊接止回閥≧也是國內止回閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

高溫高壓止回閥產品概述：
止回閥：止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。水泵吸水關的底閥也屬于止回閥類。

啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。

止回閥按結構劃分，可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式和臥式兩種。旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。蝶式止回閥為直通式、以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接和焊接三種。
用途:
法蘭連接的旋啟式止回閥適用于公稱壓力PN1.6-16.0MPa，工作溫度-29-550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上。適用介質為：水、油品、蒸汽、酸性介質等。
高溫高壓止回閥標準：

設計與制造	結構長度	壓力溫度等級	連接法蘭	試驗與檢驗
GB12235	GB12221	GB/T131 GB/T74 HG20604	JB/T74～90 GB9113 HG20592-20635	JB/T9092-1999 GB13927

高溫高壓止回閥型號：

配管法蘭	公稱壓力PN(MPa)	法蘭密封面	產品型號
JB/T74 GB9113 HG20592～ 20635	1.6	凸面	H44H-16C	H44W-16R	H44W-16P	H44Y-16I
	2.5	凸面	H44H-25	H44W-25R	H44W-25P	H44Y-25I
	4.0	凹凸面	H44H-40	H44W-40R	H44W-40P	H44Y-40I
	6.4		H44H-64	H44W-64R	H44W-64P	H44Y-64I
	10.0		H44H-100	H44W-100R	H44W-100P	H44Y-100I
	16.0		H44H-160	H44W-160R	H44W-160P	H44Y-160I
	25.0		H44H-250	H44W-250R	H44W-250P	H44Y-250I

法蘭密封面型式與表中規定不同時，用戶應在全同中注明

高溫高壓止回閥性能規范：

公稱壓力PN(MPa)	試驗壓力(MPa)		適用溫度(℃)				適用介質
公稱壓力PN(MPa)	強度試驗	密封試驗	WCB	Cr5Mo	1Cr18Ni12Mo2Ti	1Cr18Ni9Ti	適用介質
1.6	2.4	1.8	≤425	≤550	≤200	≤200	水、油品、蒸汽、酸性介質
2.5	3.8	2.8
4.0	6.0	4.4
6.4	9.6	7.1
10.0	15.0	11.0			—
16.0	24.0	17.6
25.0	37.0	27.5

高溫高壓止回閥主要零件材料：

零件名稱	材料牌號
閥體	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
閥蓋	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
閥辨	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
閥桿	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
閥座	25	1Cr18N19T1	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
銷軸	1Cr17Ni2		1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
密封環墊片	包覆墊		1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
