產品型號：H41W
產品口徑：DN25-DN150
產品壓力：1.6mpa-2.5mpa
連接方式：法蘭
閥體材質：黃銅
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

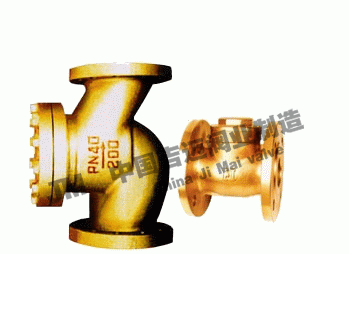

上海吉邁閥門制造有限公司主要生產≦H41W-16T-25T銅法蘭止回閥≧也是國內止回閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；洜I之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

銅法蘭止回閥產品概述：

技術規范：【銅升降式止回閥】H41W-16T

公稱通徑：DN40-DN200

公稱壓力：1.6Mpa-2.5MPa

工作介質：水、海水、非腐蝕性液體、飽和蒸汽

工作溫度：-20℃≤t≤180℃

H41W-16T銅升降式止回閥主要性能規范：

型號	公稱壓力 PN(MPa)	試驗壓力PS(MPa)		工作溫度℃	工作壓力 PN(MPa)	適用介質
		殼體	密封
H41W-16T H41W-25T	1.6	2.4	1.76	≤100	1.6	硝酸等腐蝕性介質醋酸等腐蝕性介質氧化性腐蝕介質
				≤150
	2.5	3.8	2.8	≤100	2.5	硝酸等腐蝕性介質醋酸等腐蝕性介質氧化性腐蝕介質
				≤150
	4.0	6.0	4.0	≤100	4.0	硝酸等腐蝕性介質醋酸等腐蝕性介質

H41W-16T銅升降式止回閥主要性零件材料：

零件名稱	閥體	閥蓋	閥瓣	導配套	墊片
H41W-16T H41W-25T	鉻鎳鈦不銹鋼				聚四氟乙烯
	鉻鎳鉬鈦不銹鋼
	純鈦	碳鋼	鈦合金	純鈦

H41W-16T銅升降式止回閥主要外形尺寸和連接尺寸：(mm)

型號	公稱通徑DH(mm)	尺寸mm
型號	公稱通徑DH(mm)	L	D	D1	D2	Z-Φd	b	H
H41W-16T	15	130	95	65	45	4 ?Φ14	14	77
	20	150	105	75	55	4 ?Φ14	14	77
	25	160	115	85	65	4 ?Φ14	16	80
	32	180	135	100	78	4 ?Φ18	16	85
	40	200	145	110	85	4 ?Φ18	16	95
	50	230	160	125	100	4 ?Φ18	16	105
	65	290	180	145	120	4 ?Φ18	18	120
	80	310	195	160	135	8 ?Φ18	20	130
	100	350	215	180	155	8 ?Φ18	20	140
	125	400	245	210	185	8 ?Φ18	22	155
	150	480	280	240	210	8 ?Φ23	24	180
	200	600	335	295	265	12 ?Φ23	26	215
H41W-25T	15	130	95	65	45	4 ?Φ14	16	77
	20	150	105	75	55	4 ?Φ14	16	77
	25	160	115	85	65	4 ?Φ14	16	80
	32	180	135	100	78	4 ?Φ18	18	85
	40	200	145	110	85	4 ?Φ18	18	95
	50	230	160	125	100	4 ?Φ18	20	105
	65	290	180	145	120	8 ?Φ18	22	120
	80	310	195	160	135	8 ?Φ18	22	130
	100	350	230	190	160	8 ?Φ23	24	140
	125	400	270	220	188	8 ?Φ25	28	155
	150	480	300	250	218	8 ?Φ25	30	180
	200	600	360	310	278	12 ?Φ30	34	215
