上海吉邁閥門制造有限公司主要生產≦氣動套筒調節閥ZJHM≧也是國內調節閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。
產品概述：

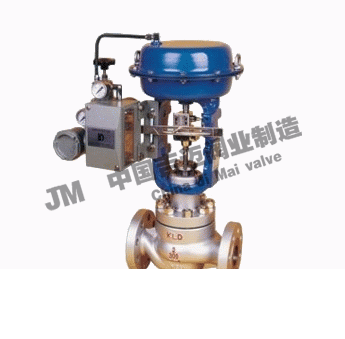

ZJHM氣動套筒調節閥由氣動多彈簧薄膜執行機構和低流阻套筒調節機構組成，與普通套筒閥相比，具有體積小1/3，重量輕1/3，流量大1/3的特點，廣泛應用于要求噪音低，壓差大的工業過程自動控制。
氣動套筒調節閥,ZJHM氣動套筒調節閥主要技術參數
|
調節機構主要技術參數
|
|
公稱通徑
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
閥座直徑
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
額定流量
系數KV
|
直徑
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
|
等百分比
|
1.6
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|
公稱壓力MPA
|
0.6，1.6；4.0；6.4
|
|
|
流量特性
|
直線、等百分比
|
|
介質溫度℃
|
-20～200（常溫);-40~450(中溫）
|
|
法蘭尺寸
|
鑄鐵法蘭尺寸按JB78-59,鑄鋼法蘭尺寸按JB79-59
|
|
法蘭型式
|
法蘭密封面型式按JB77-59,其中鑄鐵法蘭按光滑式，鑄鋼法蘭按凹式
|
|
閥體材質
|
PN
|
0.6,1.6
|
HT200
|
|
MAP
|
4.0,6.4
|
ZG270-500;ZG1CR18Ni9Ti,ZG0CR18Ni12Mo2Ti
|
|
上閥蓋型式
|
普通式（常溫式）；熱片式（中溫式）
|
|
可調比
|
50：1
|
|
執行機構主要技術參數
|
|
型號
|
ZHA(B)-22
|
ZHA(B)-23
|
ZHA(B)-34
|
ZHA(B)-45
|
|
有效面積CM2
|
350
|
350
|
560
|
900
|
|
行程MM
|
16
|
25
|
40
|
60
|
|
彈簧范圍MPA
|
0.02~0.10;0.04~0.20;0.08~~0.24;0.02~0.60;0.06~0.10
|
氣動套筒調節閥,ZJHM氣動套筒調節閥主要零部件
|
主要零件材料及推薦使用溫度范圍
|
|
零件名稱
|
零件材料
|
溫度范圍
|
|
閥體
|
HT200
|
-20～+200
|
|
ZG270-500
|
-40～+400
|
|
上閥蓋
|
ZG1CR18Ni9Ti
|
-250～+550
|
|
ZG0Cr18Ni12MO2Ti
|
-40～+600
|
|
閥芯、閥座、波紋管
|
1CR18Ni9
|
-250～+550
|
|
0Cr18Ni12MO2Ti
|
-250～+550
|
|
填料
|
F4
|
-40～+200
|
|
膜片
|
NBR夾增滌淪物
|
|
|
壓縮彈簧
|
60Si12Mn
|
|
|
膜蓋
|
A3
|
|
|
許用介質壓力和工作溫度關系
|
|
閥體材料
|
公稱壓力
MPA
|
介質工作溫度℃
|
|
<120
|
<200
|
<250
|
<300
|
<350
|
<400
|
<425
|
<435
|
<450
|
|
最大工作壓力MPA
|
|
HT200
|
0.6
|
0.6
|
0.55
|
0.5
|
|
|
|
|
|
|
|
1.6
|
1.6
|
1.5
|
1.4
|
|
|
|
|
|
|
|
ZG270-500
|
0.6
|
|
0.6
|
0.56
|
0.5
|
0.45
|
0.4
|
0.36
|
0.32
|
0.3
|
|
ZG1CR18Ni9Ti
|
1.6
|
|
1.6
|
1.4
|
1.25
|
1.1
|
1
|
0.9
|
0.8
|
0.75
|
|
ZG0Cr18Ni12MO2Ti
|
4
|
|
4
|
3.6
|
3.2
|
2.8
|
2.5
|
2.2
|
2
|
1.9
|
|
6.4
|
|
6.4
|
5.6
|
5
|
4.5
|
4
|
3.6
|
3.2
|
3
|
氣動套筒調節閥,ZJHM氣動套筒調節閥性能參數
|
主要技術性能指標
|
|
項目
|
指標值
|
|
基本誤差%
|
不帶定位器
|
±5.0
|
|
帶定位器
|
±1.0
|
|
回差%
|
不帶定位器
|
3.0
|
|
帶定位器
|
1.0
|
|
死區%
|
不帶定位器
|
3.0
|
|
帶定位器
|
0.4
|
|
額定行程偏差%
|
±2.5
|
|
項目
|
指標值
|
|
始
終
點
偏
差
%
|
氣關
|
不帶定位器
|
始點
|
±5.0
|
|
終點
|
±2.5
|
|
帶定位器
|
始點
|
±1.0
|
|
終點
|
±1.0
|
|
氣開
|
不帶定位器
|
始點
|
±2.5
|
|
終點
|
±5.0
|
|
帶定位器
|
始點
|
±1.0
|
|
終點
|
±1.0
|
|
允計泄漏量1/h
|
單座式
|
1*10-4*閥定額定容量
|
|
單座式
|
1*10-3*閥定額定容量
|
|
允許壓差
|
|
類別
|
單座式
|
套筒式
|
|
彈簧范圍MPA
|
0.2～0.10
|
0.04-0.2
|
0.2～0.10
|
0.04-0.2
|
|
氣源壓力MPA
|
0.14
|
0.25
|
0.4
|
0.14
|
0.25
|
0.4
|
|
公稱直徑
|
閥座直徑
|
氣關
|
氣開
|
氣關
|
氣開
|
氣關
|
氣開
|
氣關
|
氣開
|
氣關
|
氣開
|
氣關
|
氣開
|
|
20
|
10
|
6.4
|
4.46
|
6.4
|
6.4
|
6.4
|
6.4
|
|
|
|
|
|
|
|
12
|
6.4
|
3.09
|
6.4
|
6.4
|
6.4
|
6.4
|
|
|
|
|
|
|
|
15
|
5.94
|
1.98
|
6.4
|
5.94
|
6.4
|
6.4
|
|
|
|
|
|
|
|
20
|
3.34
|
1.11
|
6.4
|
3.34
|
6.4
|
6.4
|
|
|
|
|
|
|
|
25
|
25
|
2.14
|
0.71
|
6.4
|
2.14
|
6.4
|
4.99
|
3
|
1.5
|
6.4
|
4.5
|
6.4
|
6.4
|
|
40
|
32
|
1.31
|
0.44
|
6.09
|
1.37
|
6.4
|
3.05
|
2.25
|
1.13
|
6.4
|
3.38
|
6.4
|
6.4
|
|
40
|
0.84
|
0.28
|
3.9
|
0.84
|
5.26
|
1.95
|
|
50
|
50
|
0.53
|
0.18
|
2.5
|
0.53
|
3.39
|
1.25
|
1.95
|
1.18
|
6.4
|
3.54
|
6.4
|
6.4
|
|
65
|
65
|
0.51
|
0.17
|
2.36
|
0.51
|
3.21
|
1.18
|
2.36
|
1.02
|
6.4
|
3.06
|
6.4
|
6.4
|
|
80
|
80
|
0.33
|
0.11
|
1.56
|
0.33
|
2.12
|
0.78
|
2.04
|
0.84
|
6.4
|
2.51
|
6.4
|
5.85
|
|
100
|
100
|
0.21
|
0.07
|
1
|
0.21
|
1.35
|
0.5
|
1.67
|
|
6.4
|
|
6.4
|
|
|
150
|
125
|
0.22
|
0.07
|
1.02
|
0.22
|
1.39
|
0.51
|
1.41
|
0.71
|
6.4
|
2.12
|
6.4
|
4.94
|
|
150
|
0.15
|
0.05
|
0.71
|
0.15
|
0.97
|
0.35
|
|
200
|
200
|
0.08
|
0.028
|
0.4
|
0.08
|
0.54
|
0.2
|
1.41
|
0.57
|
6.4
|
1.71
|
6.4
|
4
|
氣動套筒調節閥,ZJHM氣動套筒調節閥外形尺寸
|
外形尺寸
|
|
公稱通徑
|
D
|
L
|
H
|
H1
|
|
PN6
PN16
|
PN40
|
PN64
|
常溫
|
中溫
|
PN6
|
PN16
|
PN40
|
PN64
|
|
20
|
285
|
187
|
194
|
206
|
640
|
790
|
45
|
52.5
|
52.5
|
62.5
|
|
25
|
184
|
197
|
210
|
640
|
790
|
50
|
57.5
|
57.5
|
67.5
|
|
40
|
222
|
235
|
251
|
730
|
895
|
65
|
72.5
|
72.5
|
82.5
|
|
50
|
254
|
267
|
286
|
740
|
910
|
70
|
80
|
80
|
87.5
|
|
65
|
360
|
276
|
292
|
311
|
885
|
1065
|
80
|
90
|
90
|
100
|
|
80
|
298
|
317
|
337
|
900
|
1085
|
92.5
|
97.5
|
97.5
|
105
|
|
100
|
352
|
368
|
394
|
945
|
1155
|
102.5
|
107.5
|
115
|
125
|
|
150
|
470
|
451
|
473
|
508
|
1245
|
1395
|
130
|
140
|
150
|
170
|
|
200
|
600
|
600
|
650
|
1560
|
1820
|
157.5
|
167.5
|
187.6
|
202.5
|
