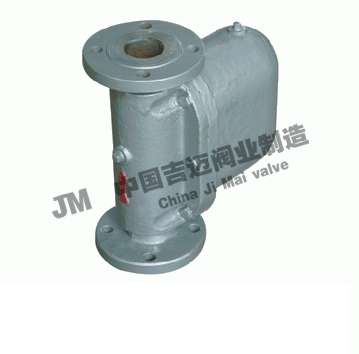

上海吉邁閥門制造有限公司主要生產≦CS41H杠桿浮球式蒸汽疏水閥≧也是國內疏水閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；洜I之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。
CS41H自由浮球式蒸汽疏水閥產品概述：
性能優點
1、 能連續排放飽和凝結水加熱設備不會有水積聚，從而獲得最高的熱效率。
2、 蒸汽壓力變化時不受影響浮球帶動杠桿自動調節閥座孔的開度，工作連續，性能穩定，
3、 排空氣性能好。自動排空氣裝置能排出不凝結的冷熱氣體，無氣鎖現象，工作平穩無噪音。
用途
用于蒸汽加熱設備和凝結水回收系統及需要快速排除凝結水的工況，能自動、迅速、連續地排除凝結水，有效地阻止蒸汽泄漏，并獲得最好的加熱效果。
工作原理
該閥利用浮力原理，浮球根據凝結水量的多少隨水位的變化而作升降，自動調節閥座孔的開度，連續排放凝結水。當凝結水停止進入時，浮球靠自重降到底部，關閉排水閥座孔。由于排水閥座孔在凝結水位以下，水汽自然分離，形成水封，達到無蒸汽泄漏。
使用和保養
1、 應確認閥體的材料、壓力和溫度的最大值能否滿足工況所需。
2、 在安裝前必須清洗管道，除去雜物。
3、 安裝位置應盡可能靠近加熱設備。
4、 應水平安裝在管路的最低點，流向與閥體上標注的方向一致。
5、 每臺加熱設備要各自安裝疏水閥，以免互相影響。
6、 在保證系統能安全運行時，緩慢開啟疏水閥錢的閥門，使其逐漸升溫至正常狀態。
7、 要定期保養，保證疏水閥正常工作。
選型主要依據
凝結水負荷（排液量）kg/h（選用倍率2-3倍）
最高工作壓力MPa
工作壓差MPa
閥體材料和公稱壓力
連接方式和尺寸
性能參數/主要部件材料表
|
最低工作壓力
|
0.01MPa
|
鑄鋼最高允許溫度
|
425℃
|
|
最小過冷度
|
šC0
|
不銹鋼最高允許溫度
|
525℃
|
|
有負荷漏氣率
|
≈0
|
適用介質
|
飽和蒸汽、凝結水
|
|
最高允許背壓率
|
80％
|
排空氣裝置
|
不銹鋼/合金
|
|
閥體、閥蓋
|
WCB/304
|
浮球
|
不銹鋼
|
|
閥座
|
2Cr13/304
|
過濾網
|
不銹鋼
|
主要外形連接尺寸
|
型號
|
公稱通徑
|
L
|
H
|
H1
|
∅
|
|
16
S11H-25 CB
40
|
15
|
195
|
197
|
100
|
126
|
|
20
|
195
|
201
|
104
|
130
|
|
25
|
215
|
210
|
105
|
140
|
|
16
S11H-25 CD
40
|
25
|
270
|
245
|
135
|
172
|
|
32
|
270
|
245
|
135
|
172
|
|
40
|
280
|
275
|
160
|
172
|
|
50
|
290
|
275
|
160
|
172
|
|
CS41H-16F
|
50
|
410
|
350
|
175
|
234
|
|
65
|
410
|
350
|
175
|
236
|
|
80
|
430
|
390
|
245
|
260
|
|
100
|
430
|
415
|
255
|
265
|
|
125
|
480
|
506
|
311
|
302
|
|
150
|
480
|
506
|
311
|
302
|
CS41H杠桿浮球式蒸汽疏水閥結構圖紙：
