壓力計截止閥J29W |
 |
| 產品型號：J29W |
| 產品口徑：DN6 |
| 產品壓力：32.0mpa |
| 連接方式：螺紋 |
| 閥體材質：不銹鋼304.316 |
| 聯系 Q Q：2487747836 |
| 聯系傳真：021-51079323 |
| 聯系電話：021-51078382 |
| 公司Email：jmvalves@126.com |
| 公司名稱：上海吉邁閥門制造有限公司 |
| 公司賬號：03403300040016116 |
| 開戶銀行：中國農業銀行上海都市路分理處 |
| 服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。
產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修） |
| |
|
|
上海吉邁閥門制造有限公司主要生產≦壓力計截止閥J29W≧也是國內針型閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。
產品概述：
壓力計截止閥是一種可以精確調整的閥門用途較廣，比如火焰切割用的割距，調整火焰溫度的旋鈕就是針型閥，儀表針型閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。任何閥門的作用都是為了切斷流體. 根據閥芯的不同,可以分為截止閥,閘板閥,旋塞閥,球閥,碟形閥,針型閥等等. 針型閥的閥芯就是一個很尖的圓錐體,好象針一樣插入閥座,由此得名. 針型閥形比其他類型的閥門能夠耐受更大的壓力,密封性能好,所以一般用于較小流量,較高壓力的氣體或者液體介質的密封.針型閥形與壓力表配合使用是最合適的了.一般的針型閥形都做成螺紋連接
一.壓力計截止閥J29W主要零部件材料:
|
零件名稱
Part name
|
閥體
BODY
|
閥桿
Stem
|
閥底座
Base
|
填料
PACKING
|
填料閥蓋
Packing bonnet
|
手輪
Hand wheel
|
|
J29H-320-DN3
|
碳鋼
Carbon steel
|
鉻不銹鋼
Cr,Stainless steel
|
聚四氟乙稀、柔性石墨
PTEF,Soft graphite
|
碳鋼
Carbon steel
|
優質碳鋼
High grade carbon steel
|
|
J29H-320P-DN6
|
鉻鎳不銹鋼
Cr,Ni Stainless steel
|
鉻不銹鋼
Cr,Stainless steel
|
鉻鎳不銹鋼
Cr,Ni Stainless steel
|
|
不銹鋼Stainless steel
|
|
二. 壓力計截止閥J29W主要性能與規范:
|
型號
Type
|
公稱壓力
(MPa)Nominal Pressure
|
試驗壓力
PS(MPa)Test pressure
|
工作壓力
(MPa) Working Pressure
|
工作溫度
(℃)Working Temperature
|
適用介質
Suitable
|
|
殼體
(MPa)Shell
|
密封
(液)Seal
|
密封
(氣)Seal
|
|
J29H-320
|
32
|
48
|
35.2
|
0.6
|
32
|
P≤540℃
|
液化石油氣水、酸、蒸汽、油品等
|
|
J29H-320P
|
32
|
48
|
35.2
|
0.6
|
32
|
C≤425℃
|
Petroleum gas Water,Asic,Steam, Oil etc.
|
三.壓力計截止閥J29W主要外形連接尺寸:
|
型號
|
公稱直徑DN(mm)
|
尺 寸 Dimensions
|
重量(Kg)
|
|
Type
|
Nominal diameter
|
L1
|
D1
|
D2
|
L2
|
H
|
H1
|
M1
|
M2
|
Weight
|
|
J29H-320
|
3
|
60
|
65
|
50
|
65
|
85
|
93
|
M14×1.5
|
M20×1.5
|
1
|
|
J29H-320P
|
6
|
60
|
65
|
50
|
65
|
85
|
93
|
M14×1.5
|
M20×1.5
|
1
|

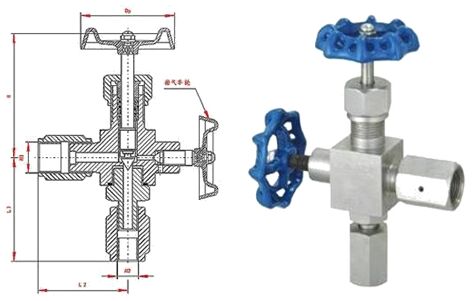

壓力計截止閥J29W結構圖紙：
